Klassifizierung und Leistungsmetriken industrieller Siebdrucksysteme
Die Evaluierung einer Siebdruckmaschine erfolgt primär anhand der messbaren Durchsatzrate (Impressions Per Hour / IPH), der mechanischen Registertoleranz und der Rüstzeit-Effizienz. Die Integration vorgelagerter Computer-to-Screen (CTS) Systeme und standardisierter Registrierhilfen (z. B. Tri-Loc) verlagert den Produktivitätsfokus von der reinen Maschinengeschwindigkeit hin zur Reduktion der Stillstandszeiten (Downtime).

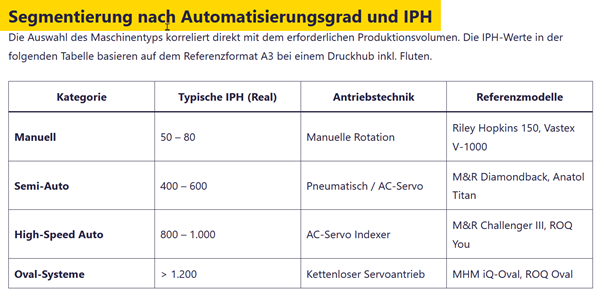

Segmentierung nach Automatisierungsgrad und IPH
Die Auswahl des Maschinentyps korreliert direkt mit dem erforderlichen Produktionsvolumen. Die IPH-Werte in der folgenden Tabelle basieren auf dem Referenzformat A3 bei einem Druckhub inkl. Fluten.
| Kategorie | Typische IPH (Real) | Antriebstechnik | Referenzmodelle |
|---|---|---|---|
| Manuell | 50 – 80 | Manuelle Rotation | Riley Hopkins 150, Vastex V-1000 |
| Semi-Auto | 400 – 600 | Pneumatisch / AC-Servo | M&R Diamondback, Anatol Titan |
| High-Speed Auto | 800 – 1.000 | AC-Servo Indexer | M&R Challenger III, ROQ You |
| Oval-Systeme | > 1.200 | Kettenloser Servoantrieb | MHM iQ-Oval, ROQ Oval |
Pre-Press-Integration: Wirtschaftlichkeitsrechnung (ROI)
Computer-to-Screen-Systeme (CTS) ersetzen die analoge Filmbelichtung durch direkten Inkjet-Auftrag. CTS-Anlagen wie die M&R i-Image erreichen eine Wiederholgenauigkeit von ±0,01 mm. Ob sich die Investition lohnt, zeigt folgende Praxis-Kalkulation für einen mittelgroßen Betrieb:
Praxis-Beispiel: Amortisation einer 40.000 € CTS-Anlage
Durch den Wegfall der Filmpositionierung sinkt die Rüstzeit pro Auftrag von durchschnittlich 45 Minuten (Analog) auf unter 5 Minuten (Digital). Bei einem Maschinenstundensatz von 80 € und 50 Aufträgen pro Monat ergibt sich folgende Rechnung:
- Zeitgewinn pro Job: 40 Minuten (0,66 Std.)
- Ersparnis pro Job: 0,66 Std. × 80 € = 52,80 €
- Ersparnis pro Monat: 50 Jobs × 52,80 € = 2.640 €
- Ergebnis (ROI): 40.000 € Investition ÷ 2.640 € = 15,1 Monate bis zur Amortisation
Nach 15 Monaten generiert die Anlage einen reinen Profit von über 2.500 € pro Monat allein durch Rüstzeiteinsparung, ohne die Materialkosten für Filme einzuberechnen.
Registriersysteme und Rüstzeit-Minimierung
Standardisierte Registriersysteme koppeln die Positionierung in der Vorstufe mechanisch an die Druckmaschine. Das M&R Tri-Loc System nutzt einen identischen Drei-Punkt-Anschlag, wodurch die durchschnittliche Einrichtzeit pro Sieb am Druckkopf von 5 Minuten auf unter 30 Sekunden reduziert wird.
Squeegee-Technologie und Druckparameter
Die Wahl des Rakels definiert den Farbauftrag. Triple-Durometer-Rakel (70/90/70 Shore A) bieten einen steifen Kern (90 Shore) gegen Durchbiegung bei Drücken >3 bar. Rotationsschleifmaschinen erhöhen die Standzeit der Rakelkante auf >50.000 Druckzyklen, bevor ein Nachschleifen erforderlich ist, verglichen mit ca. 12.000 Zyklen bei manuellen Bandschleifern.
Hybrid-Systeme: Kostenanalyse
Hybrid-Druckmaschinen (Digital Squeegee) kombinieren Siebdruck für den weißen Unterleger mit digitalem CMYK-Druck. Diese Konfiguration nutzt die niedrigen Kosten von Plastisol-Weiß (ca. 8–12 €/kg) im Vergleich zu reinem digitalem White-Ink (ca. 150–300 €/Liter), während die digitale Auflösung von 600 x 1200 DPI für fotorealistische Details sorgt.
Lohnt sich die Investition in ein CTS-System?
Ja, bei einem mittelgroßen Betrieb amortisiert sich eine CTS-Anlage oft bereits nach ca. 15 Monaten durch die massive Einsparung an Rüstzeit.
Was ist die typische Druckleistung (IPH) einer Siebdruckmaschine?
Manuelle Maschinen schaffen 50-80 IPH, während High-Speed Automaten 800-1.000 IPH erreichen.
